本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发直流电设备设备高低压配动力箱的能力： 1、有效的合理安排能量。 2、快捷对控制电路的启闭工作。 3、有较高的稳定防护栏登级，能客观的凸显电路系统的导通心态。

项目名称：656KW柴油发动机生产发变频电动机柜单机配电箱主要元件明细清单
供电源箱重要元器件清单表格
编号	名称大全	形号品种	标准	总数量	生产厂家
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	来发主轴电空调机组控住器	HGM6110	只	1	众智
3	带发无刷电机发动机转速调节器	C2002	只	1	孚创
4	直流电电源电源模块电源模块	DC24V	只	1	众智
5	大中型里头继设备	HH54P    DC24V	只	2	正泰
6	中型正中间继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

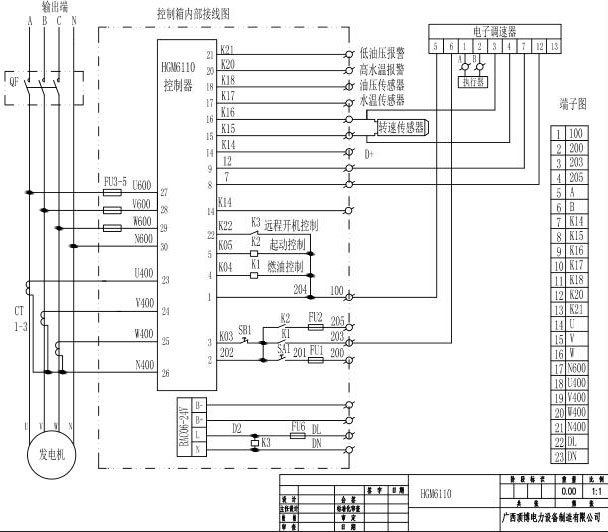

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.1049576803.com.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
