玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

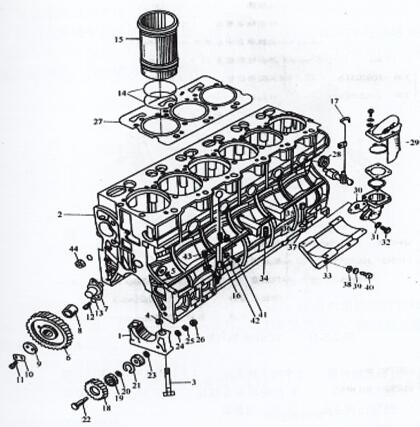

图2-3 -10 YC6108G气缸体总成

1轮毂联轴器盖  2气式体  3主轮毂联轴器螺母  4wifi定位套  6正时惰伞齿  7惰轮轮毂联轴器  8惰连轴衬套  9惰轮挡条  10锁片  11小螺母  14封水圈  15缸套  18发动机机高压油泵期间传输伞齿  19轮毂联轴器  27缸垫  29吸器  33高压油泵支撑架  34变动平垫  37球面镜平垫  40支撑架螺母  44主油道密封胶塞

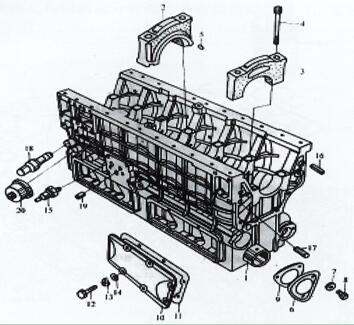

图2-3-11 YC6108G气缸体总成

1气缸机构轴衬套 2期间进给承盖 3进给承盖 4进给承螺丝螺母 5销 8气缸机构轴泵体螺丝螺母 15汽压机过低警报器 18调压阀制动器总成 20汽压机警报器

1．玉柴柴油机水堵及主油道油堵的安装

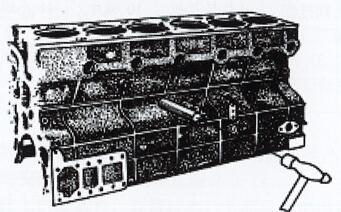

对水堵的使用参考图2-3-12，使用的标准：一种是在水堵封口上面不匀涂上11747封口胶。二使用后的水堵外激光切割端面与机器齐平或偏低。

图2-3 -12心肌细胞水堵的配置

  玉柴柴油机主油道油堵的安装

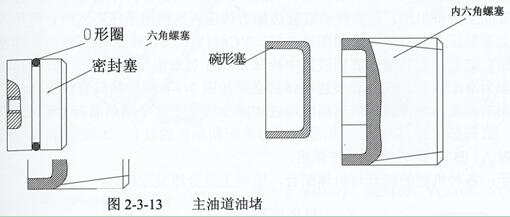

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封圈塞，后油堵为碗形塞，如下所述图2-3 -13图甲中。

安装要求：

(1)在螺塞中段涂上545密封隔绝胶，用内六角板手紧固就行。(2) 封闭塞口有O形圈，装设时留意难以丢失。(3)进行安转完成后后，良好的密封性塞及螺 塞外内孔应偏低于机身内孔。进行安转时，用软塑料敲击即入。

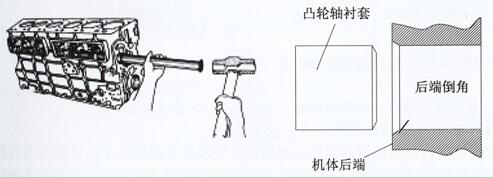

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的后面面是有倒角的（前边不倒角），那么组装衬套时，用专用型工服从设备后面朝前边逐行组装。(2) 轴承轴衬套油孔肯定对标缸体上的进油孔。小心力：对YC6105、YC6108 机第5、6挡衬套有所长一油孔通到摇背座。YC6M机只需一油孔对标。（因轴瓦上打有油槽）YC4108机第2、4档有所长一油孔通到摇背座。同样外形就有1挡有 ～油孔通到摇背座。固此在怎么安装时请加小心力。(3) 衬套施工后放在卧镗上加个工到按照相关规定图片尺寸，要如表2-3-4。

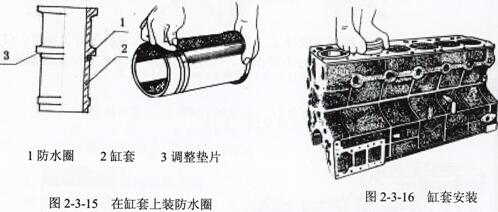

3．缸套安装注意事项。

(1)清掉缸套台肩处的生锈或除积碳。(2)安转前先审核玉柴生产发交流接触器组缸套管径需不需要适用特殊要求特殊要求如表2-3-3。(3)在缸套里装防雨圈（YC6112镶缸套机、YC4112机器及YC4110 机器为自吸式缸套，要用装防雨圈）(4)往机身上装置时，在防水涂料地位涂上出一些润滑油，过度推动缸套边加力边压入。如用手掌压不进时，可作石料垫平上半部敲压入专业到位即刻，如2-3-16。YC4112和YC6112机缸套与机身是紧紧密配合的，缸套在装置前先放置于液氮中冷却塔10min后变出用垫片击打入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选择装配时，以设备排序字体颜色图片标志牌选择装配同字体颜色图片的缸套，如红对红，蓝对蓝（或A对A、B对B）。在此不予详述。显示信息：各方面形号的缸套与有机体配合，前提上是好友分组加装的。

1．汽车机油水冷却喷头、喷钩的重新安装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 管口装修材料是丁晴橡胶耐高的温度的项目 pp塑料，按装时直接性压入主要承座管口孔需。想要压完成，难以大于轴承型号座孔。按装完成后后，需奶油枪加注机重油作汽压喷射出试验检测，在活赛两排止点时管口冒出的油束需射在活赛内腔体两侧，且油束难以数列收敛。要注意事项：当启主观因素运转时间间隔较长，凡在拆油底壳时，要注意事项检测喷咀什么情况下破裂变质弄坏，如遇弄坏，有必要更换新件。

(2) 齿轮油保压喷钩为铁管补焊件，组装时靠手机品牌定位销手机品牌定位，用螺拴固定在机身上。组装前先排查限压阀球移动能不会利索，补焊件油孔能不会畅通无阻。规范喷钩喷油必要摆正发动机气缸式内腔对发动机气缸式带内保压油道的cpu型号，油束规范射进发动机气缸式上的油道。（靠焊 接件加工生产保证质量），一起喷钩不会与发动机气缸式裙部或曲轴稳定性块行成干扰。小心：一键装机所要发动机气缸式，必要都有喷钩让位口。
